ARES Mechanical

ARES Mechanical 專為滿足 2D 機械 CAD 用戶和偶爾使用 3D CAD 的用戶的需求而設計。 無論您是工廠佈局規劃師制定平面圖以考慮效率放置機器，還是維護工程師對現有 DWG 圖紙進行修訂，ARES Mechanical 都有一套正確的工具來幫助您完成工作。 概念設計師可以使用 ARES Mechanical 來建立快速草圖或技術圖紙。

更一般地說，設計師可以使用 ARES Mechanical 建立詳細的 2D 機械圖紙，以備產出。 ARES Mechanical 滿足廣泛的技術繪圖用戶的需求。

ARES Mechanical 的主要特色

標準機械

作為第一步，您應該考慮為您的項目選擇標準機械。 ARES Mechanical 支持  國際標準，例如 ANSI 英制、ANSI 公制、BSI、DIN、ISO 和 JIS. 所選標準將改變您的圖紙在樣式、圖層、框架和零件庫方面的預設值。

或者，因為 ARES Mechanical 的靈活性，可以在不定義標準的情況下啟動項目，在插入第一個組件時從零件庫中進行選擇。

公司可以進一步將自己的標准定義為現有國際標準的副本和/或擴展。

查看影片

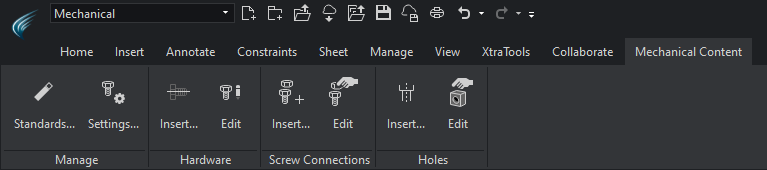

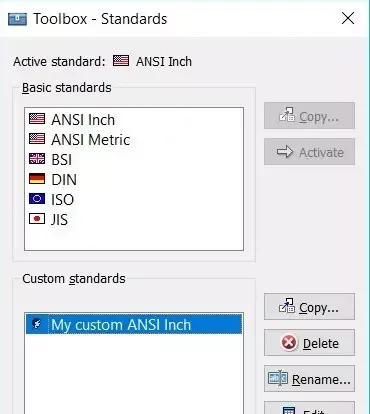

在 Mechanical 工作空間的工具箱選項卡中找到標準對話框：

 機械零件

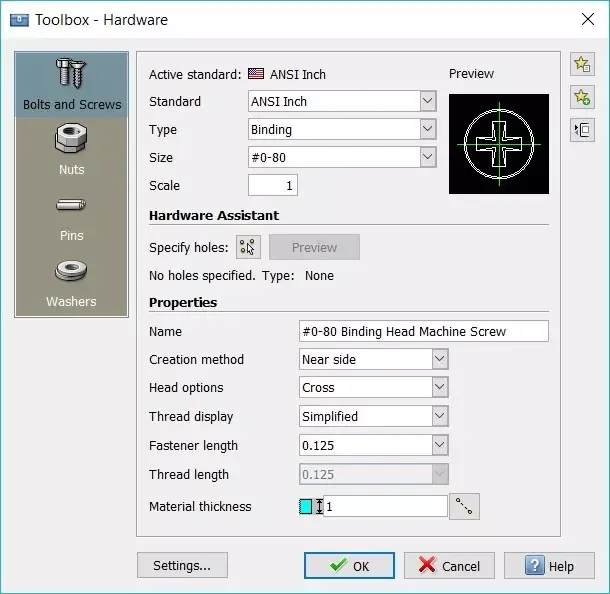

ARES Mechanical 包括即用型機械零件庫，例如： 螺栓 & 螺釘、螺釘連接、螺母、銷釘和 墊圈、孔和 孔表，孔標註。

您將在 Mechanical 工作區的工具箱功能區中找到這些零件。它們是根據您為項目選擇的機械標準進行預配置和標準化的。

將幫助您加快設計速度並確保其符合所選標準。他們還將因建立您的 BOM 得到進一步確認。

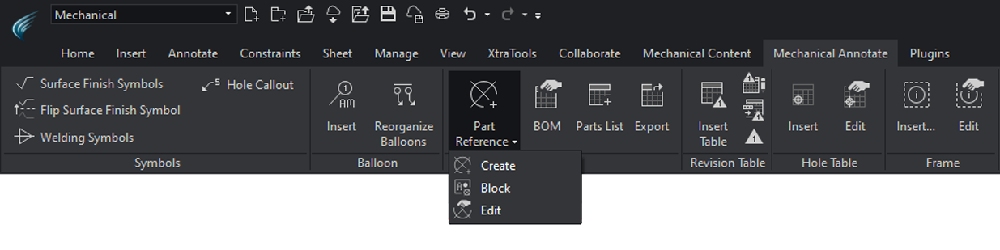

工具箱功能區包括其他機械功能，例如 表面和焊接符號； 零件序號和材料清單 (BOM) 和修訂表.

查看影片

 機械零件

我們建立了一個專門為機械設計優化的用戶界面，可以快速存取您需要的所有功能。 機械功能表 在第一個選項卡中突出顯示，快速繪製新繪圖時所需的功能。

工具箱 在此功能區中，您還可以找到大部分機械特徵，例如零件庫、孔、螺釘連接、BOM、符號和修訂表。

如果您不喜歡功能區，“經典”工作區將用菜單和工具欄替換功能區。

ARES Commander 的所有功能仍然可使用。如果不是在從事機械項目，也可以簡單地切換到 2D 的“繪圖和註釋”工作區或 3D 的“3D 建模”工作區。

高級用戶也可以簡單地對這些工作區中的任何一個使用鍵盤呼叫指令。

查看影片

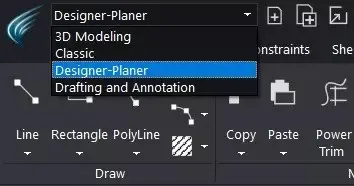

輕鬆切換到針對機械設計優化的工作區

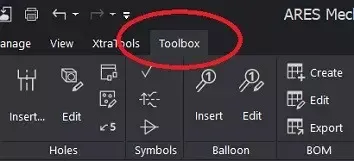

在 Mechanical 工作區中，您將找到包含所有 Mechanical 功能的工具箱選項

 自動化圖層管理

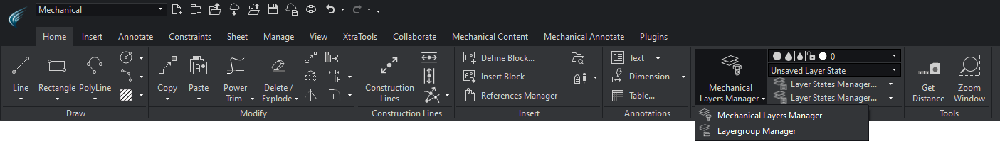

ARES Mechanical 會根據所選標準和使用的圖元自動建立圖層作為繪圖。因此，機械圖元將按照標準要求在特定層上進行分組。

除了節省時間外，還能統一您的圖紙樣式，確保它們符合標準。 也可以進一步自定義預定義的圖層設置以適應您的公司需求並保存。

查看影片

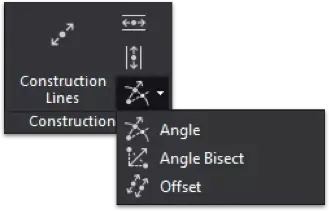

 作圖線

構造線（垂直、水平或以定義的角度）易於維護，它們位於預定義的層上，可以在需要時打開或關閉。 輕鬆挑選，並且可與功率微調的功能結合使用，幫助您加快設計速度。

 附尺寸的矩形

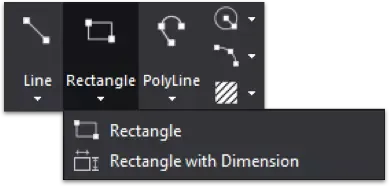

ARES Mechanical 包括其他一些智慧功能，例如附尺寸的矩形。此功能可讓您繪製一個矩形後自動添加尺寸。

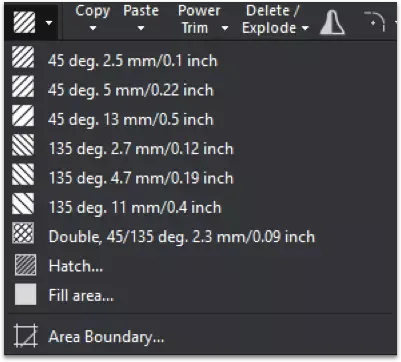

 預定義的鋪面

機械設計慣例要求您在機械圖紙的各個部分中使用特定的填充圖案。 這

些填充圖案有助於標準化圖紙並定義元素的材料。

您現在可以在設計中使用預定義的填充。 包括許多常用的填充圖案，可以根據您的要求進一步定制。

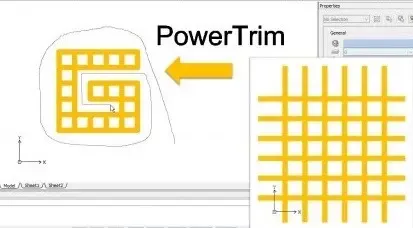

 強力修剪

比使用任何其他 CAD 軟體更快速地修剪或擴展實體。 只需移動滑鼠即可一次修剪多個實體。 用滑鼠描繪路徑後，ARES Mechanical 就會在您移動時進行修剪。甚至可以使用帶有功率微調功能的 shift 鍵來擴展實體。

ARES Mechanical 還包括 ARES Commander 的所有功能。 查看 ARES Commander 的新功能 了解更多創新的 CAD 功能。
